A 3D-nyomtatási modellalkatrészek szállítójaként személyesen is szemtanúja voltam a 3D-nyomtatási ipar figyelemre méltó növekedésének és innovációjának. Az egyik legkritikusabb szempont, amelyről az ügyfelek gyakran érdeklődnek, a 3D nyomtatott modellalkatrészek ütésállósága. Ebben a blogbejegyzésben az ütésállóságot befolyásoló tényezőket, a vizsgálati módszereket, valamint azt, hogy mi, mint beszállító hogyan biztosítjuk termékeink minőségét és teljesítményét, megvizsgálom.
Ütésállóságot befolyásoló tényezők
Anyag kiválasztása
Az anyagválasztás talán a legjelentősebb tényező a 3D nyomtatott alkatrészek ütésállóságának meghatározásában. A különböző anyagok eltérő mechanikai tulajdonságokkal rendelkeznek, beleértve a szívósságot, a merevséget és a hajlékonyságot. Például az ABS (akrilnitril-butadién-sztirol) kiváló ütésállósága, nagy szilárdsága és jó méretstabilitása miatt népszerű választás a 3D nyomtatáshoz. Az ABS alkatrészek jelentős erőt képesek ellenállni törés vagy repedés nélkül, így alkalmasak olyan alkalmazásokra, ahol az ütésállóság kulcsfontosságú, például autóalkatrészek, fogyasztási cikkek és ipari berendezések.
Másrészt az olyan anyagok, mint a PLA (politejsav), törékenyebbek és alacsonyabb ütésállósággal rendelkeznek, mint az ABS. A PLA biológiailag lebomló és környezetbarát anyag, de hajlamos eltörni vagy összetörni az ütés hatására. Az anyagtudomány fejlődése azonban olyan PLA-keverékek és kompozitok kifejlesztéséhez vezetett, amelyek jobb ütésállóságot kínálnak, így szélesebb körű alkalmazásokhoz alkalmasabbak.
Az ABS-en és a PLA-n kívül sok más anyag is elérhető a 3D nyomtatáshoz, amelyek mindegyike saját egyedi tulajdonságokkal és jellemzőkkel rendelkezik. Például a nylon nagy szilárdságáról, rugalmasságáról és kopásállóságáról ismert, így jó választás az ütésállóságot és tartósságot igénylő alkalmazásokhoz. A szénszál-erősítésű polimerek még nagyobb szilárdságot és merevséget kínálnak, így alkalmasak repülési és autóipari alkalmazásokhoz, ahol a súlycsökkentés és a teljesítmény kritikus fontosságú.
Nyomtatási folyamat
A 3D nyomtatási folyamat döntő szerepet játszik a nyomtatott alkatrészek ütésállóságának meghatározásában is. A különböző nyomtatási technológiák, mint például az FDM (Fused Deposition Modeling), az SLA (sztereolitográfia) és az SLS (szelektív lézerszinterelés) különböző módon építik fel az alkatrészeket rétegről rétegre, ami befolyásolhatja az alkatrész mechanikai tulajdonságait.
Az FDM az egyik legelterjedtebb 3D nyomtatási technológia, ahol a hőre lágyuló szálat megolvasztják és egy fúvókán keresztül extrudálják az alkatrész létrehozásához. Az FDM alkatrészek rétegtapadása korlátozó tényező lehet az ütésállóság szempontjából, mivel előfordulhat, hogy a rétegek nem kötődnek össze olyan erősen, mint más nyomtatási eljárások során. A nyomtatási paraméterek, például a rétegmagasság, a kitöltési sűrűség és a nyomtatási sebesség optimalizálásával azonban javítható a réteg tapadása és az FDM alkatrészek ütésállósága.

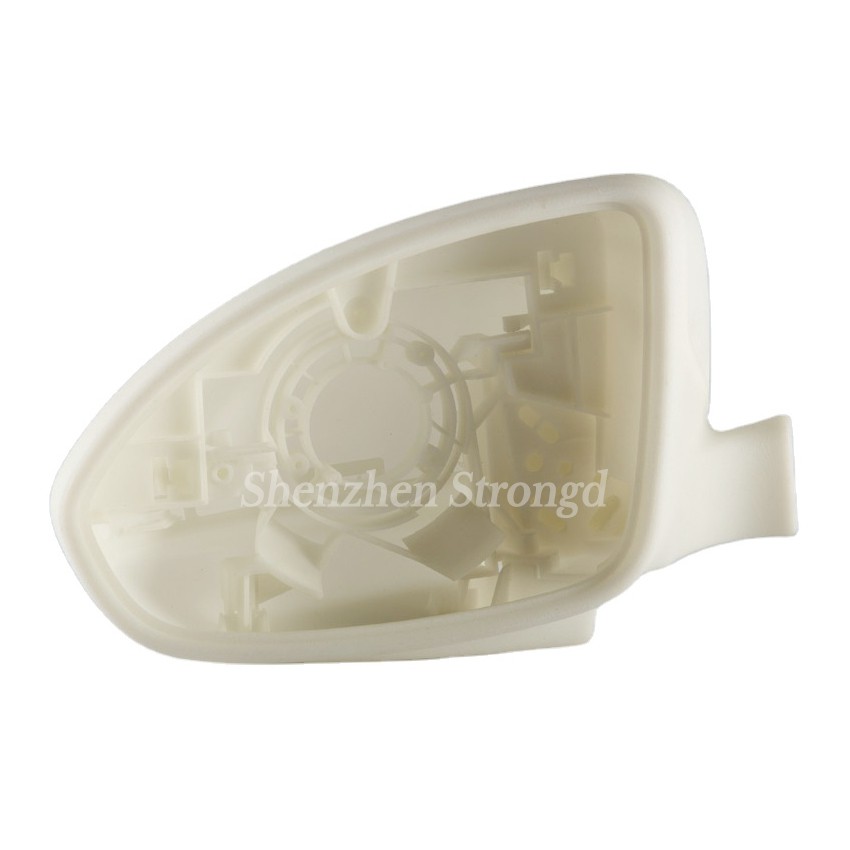

Az SLA egy gyanta alapú 3D nyomtatási technológia, amely lézert használ a folyékony gyanta szilárd rétegekké történő kikeményítésére. Az SLA alkatrészek jellemzően simább felületűek és nagyobb felbontásúak, mint az FDM alkatrészek. Az SLA alkatrészekben lévő kikeményedett gyanta jó mechanikai tulajdonságokkal rendelkezik, beleértve az ütésállóságot is, de törékenyebb lehet, mint néhány hőre lágyuló anyag. A megfelelő gyanta és utófeldolgozási technikák megválasztásával azonban javítható az SLA alkatrészek ütésállósága. További információért3D gyantanyomtatás, meglátogathatja weboldalunkat.
Az SLS egy por alapú 3D nyomtatási technológia, amely lézer segítségével porított anyagot szilárd rétegekké szinterel. Az SLS alkatrészek kiváló mechanikai tulajdonságokkal rendelkeznek, beleértve a nagy szilárdságot, merevséget és ütésállóságot. Az SLS részek porszemcséi a szinterezési folyamat során összeolvadnak, sűrű és homogén szerkezetet eredményezve. Az SLS alkalmas olyan funkcionális alkatrészek gyártására, amelyek nagy ütésállóságot igényelnek, mint például autóipari és repülőgépipari alkatrészek.
Alkatrész tervezés
A 3D nyomtatott rész kialakítása is jelentős hatással lehet annak ütésállóságára. Az olyan tényezők, mint az alkatrész geometriája, falvastagsága és az éles sarkok vagy élek jelenléte befolyásolhatják az alkatrész ütésálló képességét.
A bonyolult geometriájú vagy vékony falú alkatrészek hajlamosabbak lehetnek az ütés hatására, mint az egyszerűbb, vastagabb alkatrészek. Az alkatrész-kialakítás optimalizálásával, például bordák, hornyok vagy szeletek hozzáadásával javítható az alkatrész szerkezeti integritása és ütésállósága. Ezenkívül az éles sarkok és élek elkerülése segíthet csökkenteni a feszültségkoncentrációt és megakadályozni a repedések kialakulását, ami javíthatja az alkatrész általános tartósságát.
Ütésállóság vizsgálati módszerei
A 3D nyomtatott modellalkatrészeink minőségének és teljesítményének biztosítása érdekében számos vizsgálati módszert alkalmazunk ütésállóságuk értékelésére. Néhány általános vizsgálati módszer a következőket tartalmazza:
Charpy ütési teszt
A Charpy ütésteszt egy széles körben alkalmazott módszer az anyagok ütésállóságának mérésére. Ebben a vizsgálatban egy hornyolt próbatestet egy inga kalapáccsal megütnek, és megmérik a minta által a törés során elnyelt energiát. A Charpy ütési teszt méri az anyag szívósságát és azt a képességét, hogy ellenáll-e a repedés terjedésének ütés közben.
Izod ütési teszt
Az Izod ütési teszt hasonló a Charpy ütési teszthez, de a próbatestet függőleges helyzetben tartják, és a szabad végén lévő inga kalapáccsal megütik. Az Izod ütési tesztet az anyagok ütésállóságának mérésére is használják, és mérik az anyag szívósságát, valamint azt, hogy ellenáll-e a repedés keletkezésének és ütés közbeni terjedésének.
Csepp teszt
Az ejtési teszt egy egyszerű és praktikus módszer a 3D nyomtatott alkatrészek ütésállóságának értékelésére. Ebben a tesztben az alkatrészt meghatározott magasságból kemény felületre ejtik, és megfigyelik az alkatrész sérülését vagy meghibásodását. Az ejtési teszt valós értékelést ad az alkatrész ütésálló képességéről, és felhasználható a különböző alkatrészek vagy anyagok ütésállóságának összehasonlítására.
A minőség és a teljesítmény biztosítása
A 3D-nyomtatási modellalkatrészek beszállítójaként elkötelezettek vagyunk amellett, hogy ügyfeleinknek olyan kiváló minőségű termékeket biztosítsunk, amelyek megfelelnek speciális követelményeiknek. Alkatrészeink minőségének és teljesítményének biztosítása érdekében szigorú minőség-ellenőrzési folyamatot követünk, amely a következő lépéseket tartalmazza:
Anyag kiválasztása
3D nyomtatott alkatrészeinkhez gondosan választjuk ki az anyagokat a megrendelő igényei és az alkalmazás alapján. Jó hírű anyagszállítókkal dolgozunk annak érdekében, hogy csak kiváló minőségű anyagokat használjunk, amelyek mechanikai tulajdonságaikra vonatkozóan teszteltek és tanúsítottak.
Nyomtatási folyamat optimalizálása
Optimalizáljuk a 3D nyomtatási folyamat paramétereit annak érdekében, hogy az alkatrészek a lehető legmagasabb minőségben és pontossággal készüljenek. Speciális 3D nyomtatási szoftvereket és berendezéseket használunk a nyomtatási folyamat vezérlésére és annak biztosítására, hogy az alkatrészek megfeleljenek a megadott méreteknek és tűréseknek.
Utófeldolgozás
Nyomtatás után utófeldolgozási műveleteket végzünk az alkatrészeken felületi minőségük, mechanikai tulajdonságaik és megjelenésük javítása érdekében. Az utófeldolgozási műveletek tartalmazhatnak csiszolást, polírozást, festést és hőkezelést.
Tesztelés és ellenőrzés
A 3D nyomtatott alkatrészeken egy sor tesztet és ellenőrzést végzünk, hogy megbizonyosodjunk arról, hogy megfelelnek a meghatározott minőségi előírásoknak. Különféle vizsgálati módszereket alkalmazunk, mint például a Charpy ütési teszt, az Izod ütésteszt és az ejtőteszt, hogy értékeljük az alkatrészek ütésállóságát. Méretellenőrzést és szemrevételezést is végzünk, hogy az alkatrészek megfeleljenek a megadott méret- és megjelenési követelményeknek.
Következtetés
A 3D nyomtatott modellalkatrészek ütésállósága kritikus tényező, amelyet figyelembe kell venni az alkatrészek tervezése és gyártása során olyan alkalmazásokhoz, ahol az ütésállóság kulcsfontosságú. Az ütésállóságot befolyásoló tényezők – például az anyagválasztás, a nyomtatási folyamat és az alkatrésztervezés – megértésével, valamint a megfelelő vizsgálati módszerek és minőségellenőrzési intézkedések alkalmazásával biztosíthatjuk, hogy 3D nyomtatott alkatrészeink megfeleljenek a legmagasabb minőségi és teljesítménykövetelményeknek.
Ha nagy ütésállóságú, 3D nyomtatott modellalkatrészeket szeretne vásárolni, kérjük, forduljon hozzánk további információért, és megbeszéljük konkrét igényeit. Várjuk, hogy együtt dolgozhassunk, hogy a lehető legjobb megoldásokat kínálhassuk 3D nyomtatási igényeire.
Hivatkozások
- ASTM International. (2018). Szabványos vizsgálati módszerek a műanyagok Izod-inga ütésállóságának meghatározására. ASTM D256-18.
- ASTM International. (2018). Szabványos vizsgálati módszer fémes anyagok Charpy-ütővizsgálatához. ASTM E23-18.
- Gibson, I., Rosen, DW és Stucker, B. (2015). Additív gyártási technológiák: 3D nyomtatás, gyors prototípuskészítés és közvetlen digitális gyártás. Springer.
